石英ガラスレンズアレイ 超精密切削加工
| 名称 | 石英ガラスレンズアレイ 超精密切削加工 |
|---|---|
| 材質 | 石英ガラス |

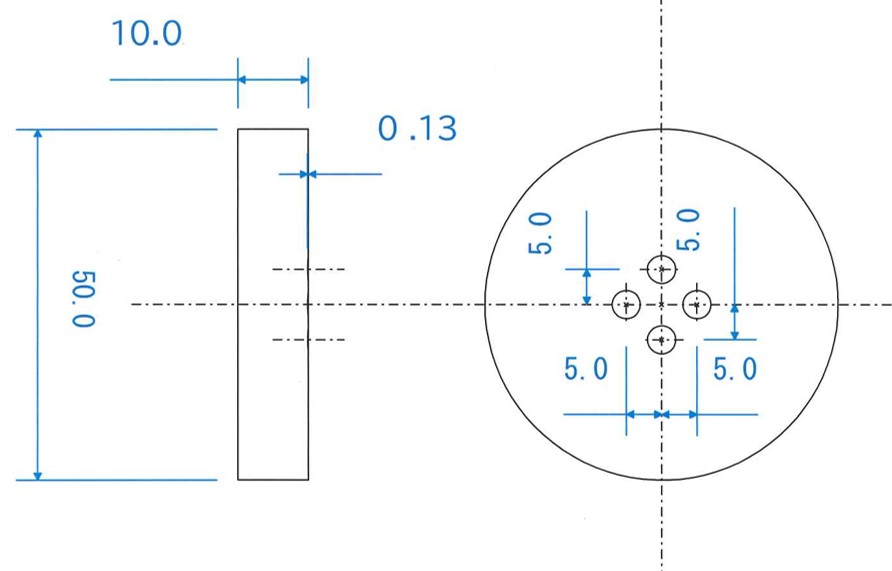

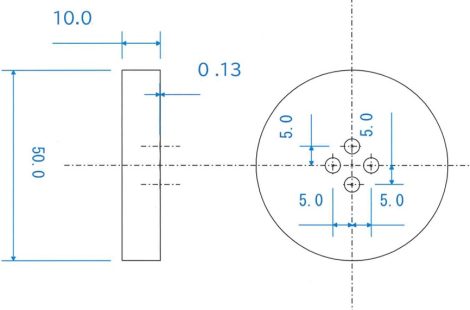

| サイズ | 10mm×50mm×0.13mm |
| 精度 | Ra 0.0163μm |
| 加工方法 | 超精密研削加工 |
| 業界 | 光学機器業界 |

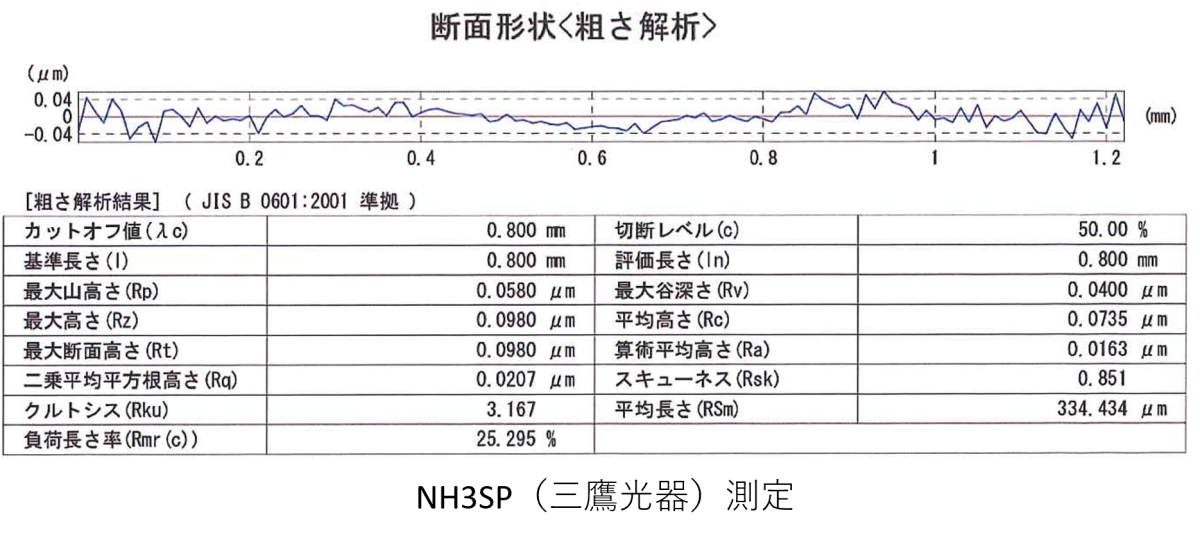

こちらは石英ガラスを使用したレンズアレイの加工事例です。超精密研削加工によって磨きレスで高い加工精度を実現しました。レンズアレイの加工では、非常に高い表面粗さが求められるため、三鷹光器製の測定装置「NH3SP」を用いることで、Ra0.0163μｍ、Rz0.0980μm精度の表面粗さを実現しました。
超精密・ナノ加工センター.comでは、高精度小型NC研削盤などの精密加工機を保有していることで、本事例のような磨きレスによる高精度な加工実績が多くございます。お気軽にご相談ください。
