サファイアガラスR形状 超精密研削加工
| 名称 | サファイアガラスR形状 超精密研削加工 |
|---|---|
| 材質 | サファイアガラス |
| サイズ | φ30×5mm |
| 精度 | R2.7部:Rz 0.7955μm R3.5部:Rz0.2413μm |
| 加工方法 | 超精密研削加工 |
| 業界 | 光学機器業界 |

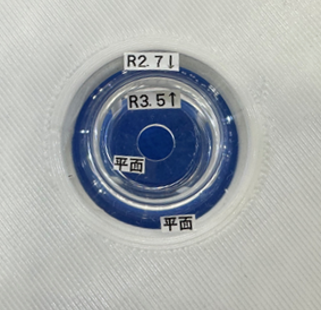

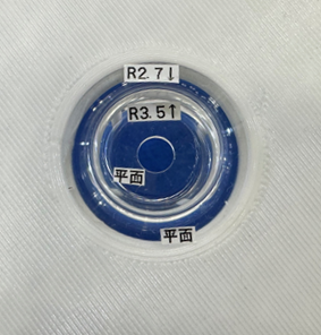

こちらはサファイアガラスにR形状加工を施した事例です。本事例では、2種類の異なるR形状が加工されています。

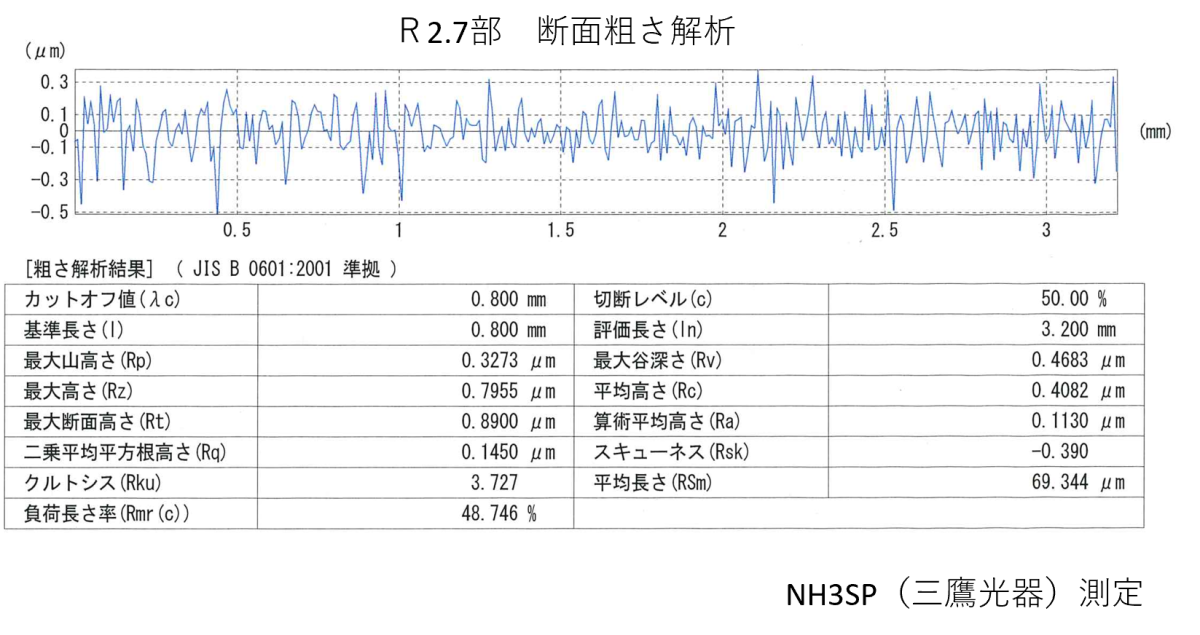

・R2.7部：部品の外周部に約8㎜の範囲で加工を行っており、ULG-100Aを使用することで、精度面粗さはRz0.7955μmを実現しております。

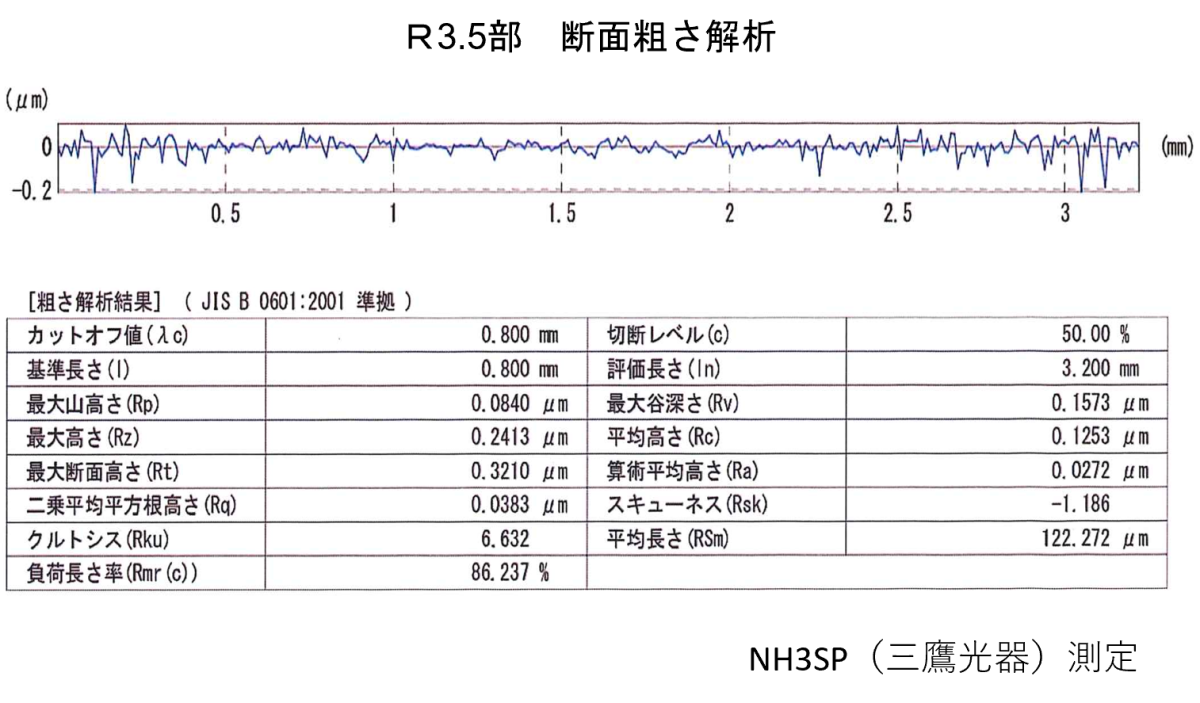

・R3.5部：部品の内周部に約12㎜の範囲で加工を行っており、ULG-100Dを用いております。精度面では、面粗さはRz0.2413μmと、高精度な仕上がりになっております。
超精密・ナノ加工センター.comでは、サブミクロンレベルだけでなくナノレベルの超精密加工におけるノウハウや事例を多数有しています。お困りの方はお気軽にご相談ください。
